Устройства для измерения и регулирования расхода воздуха МФП и МРП

Устройства МФП/МРП предназначены для измерения, регулирования и мониторинга расхода воздуха в системах вентиляции и кондиционирования, в том числе в системах, где реализован принцип «вентиляции по потребности» (Demand-controlled ventilation), системах с переменным и постоянным расходом воздуха. Принцип действия устройств МФП/МРП основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство.

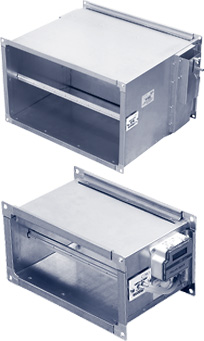

Устройства представляют собой прочный прямоугольный корпус с присоединительными фланцами, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства. Устройства МРП дополнительно оснащены регулирующей заслонкой с поворотными жалюзи и ручным приводом.

Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:

  • МФП/МРП … – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300 Па (определение текущего расхода воздуха производится по формуле, приведенной ниже).
  • МФП/МРП …Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.

Для определения текущего значения расхода воздуха через устройство необходимо измерить разность полного и статического давлений на измерительном зонде подходящим прибором и вычислить значение расхода по формуле:
L = Kv ∙ √ ∆ Pm,
где L – расход воздуха, м3/ч;
Kv – коэффициент, индивидуальный для каждого типоразмера (см. таблицу ниже);
∆Pm – измеренный перепад полного и статического давления на измерительном зонде, Па.
Устройства МФП/МРП сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке.
Корпус устройств изготавливается из оцинкованной стали, жалюзи – из алюминия, измерительный зонд – из алюминия с латунными штуцерами. Жалюзи воздушной заслонки снабжены герметизирующими резиновыми уплотнениями.

Технические характеристики
